交换机工作在二层，可以用来隔离冲突域，在OSI参考模型中，二层的作用是寻址，这边寻址指的是MAC地址，而交换机就是对MAC地址进行转发，在每个交换机中，都有一张MAC地址表，这个表是交换机自动学习的，所以，总得来说交换机的作用是寻址和转发，这边需要注意的是寻址和转发都是MAC地址，需要跟上周分享的路由器区分开来，路由器寻址寻的是IP地址，而交换机是MAC地址。

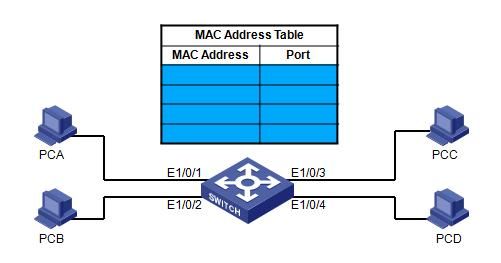

　　交换机刚启动时，MAC地址表中无表项。以上图中的交换机就是刚刚启动的时候的MAC地址表。可以看出并没有任何的表项，当接入PC的时候，交换机开始进行学习MAC地址，见下图：

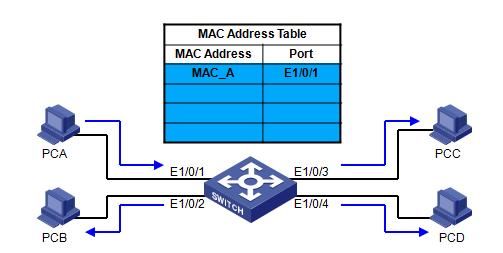

　　----交换机把PCA的帧中的源地址MAC_A与接收到此帧的端口E1/0/1关联起来

　　----交换机把PCA的帧从所有其他端口发送出去（除了接收到帧的端口E1/0/1）

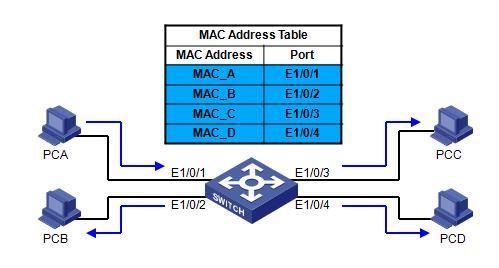

　　PCB、PCC、PCD发出数据帧交换机会把接收到的帧中的源地址与相应的端口关联起来，至此，交换机的MAC地址表学习完成，开始进行数据的转发。

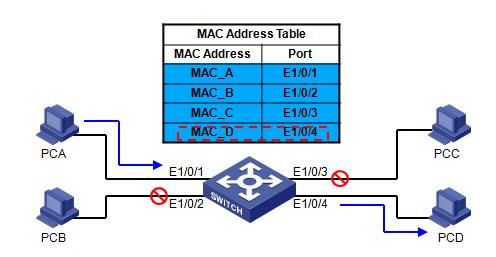

　　交换机会把广播、组播和未知单播帧从所有其他端口发送出去（除了接收到帧的端口）

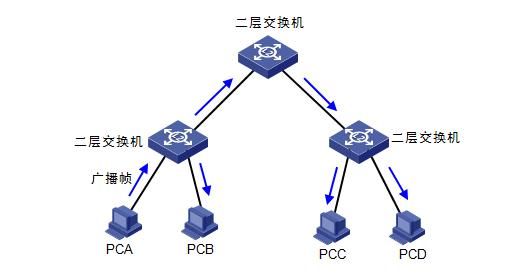

　　所谓广播帧就是在二层环境中设备发出的广播帧在广播域中传播，这样会导致广播镇占用网络带宽，降低设备性能。

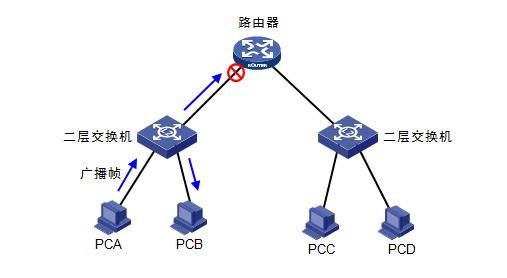

　　广播帧属于二层并不会跨越三层，所以为了解决广播风暴，可以使用三层设备隔离广播域，减小广播域范围。比如使用路由器来隔离广播域，由于路由器是三层设备，对数据的转发容易形成瓶颈，所以一般我们使用VLAN来隔离广播域。

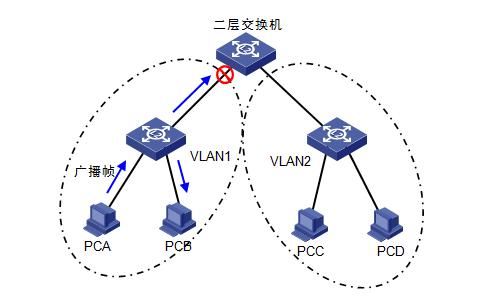

　　二层交换机使用VLAN（虚拟局域网）隔离广播，用来减小广播域范围。这样的话，不同VLAN之间是无法进行通信的，假设PCA发送一个广播帧，只会在VLAN1之间传播并不会传播到VLAN2，这样既限制了广播域的范围，又保证了VLAN2的安全性。

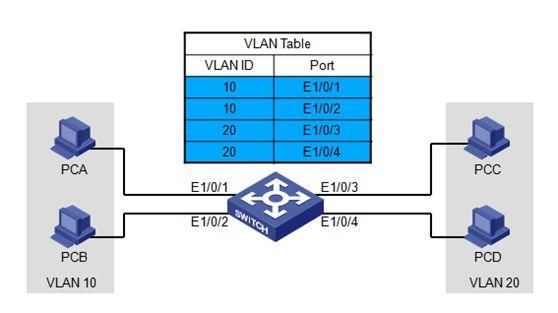

　　基于端口的VLAN划分方法是最常用的一种划分方法，就是一个或者几个端口属于一个VLAN，这个端口下面的用户也就属于该VLAN。假设以上图中，E1/0/1和E1/0/2属于VLAN10，E1/0/3和E1/0/4属于VLAN20，那么PCA和PCB也都都属于VLAN10，可以互相通信，PCC和PCD属于VLAN20，也可以互相通信。

　　这种划分方法的优先就是配置比较方便，只要在交换机上将相应的端口加入相应的VLAN即可，缺点是对于用户来说如果更改了交换机的端口也就更换了VLAN ID。

　　这种划分方法的优点是对于用户来说不受地理位置的闲置，不管PCA用户接在哪个接口，都属于VLAN10，缺点是配置较基于端口的划分方法繁琐。

　　这种划分方法是指运行不同的协议划分到相同的VLAN中，比如PCA和PCB都运行的是IP协议，属于VLAN10，PCC和PCD同理。

　　此种划分方法优点依旧是不受物理位置的影响，不管PCA接在交换机的哪个接口，都属于VLAN10。缺点的其实PC真正可以运行的协议并没有很多，有划分vlan数量上的限制。

　　以上四种划分方法最常用配置最方便是基于端口的VLAN划分方法，后面的实验示例也是以基于端口的划分方法。

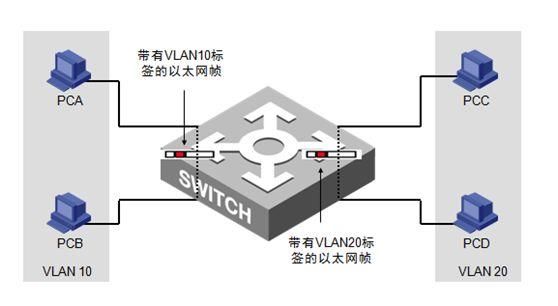

　　对于交换机来说，是根据VLAN标签来区分不同VLAN的以太网帧的。比如PCA发送一个目的地址为PCB的数据帧，到达交换机，交换机会打上VLAN 10的标签，然后根据vlan表确定从PCB的端口转发出去交给PCB。下面会详细介绍VLAN标签的操作。

　　我们知道PC发送的数据并不带VLAN标签，那么VLAN ID的标签是什么时候打上的呢，其实是在数据中进入交换机端口的时候打上的。在标准的以太网帧的源地址SA和类型Type之间打上的Tag标签，此tag标签中含有VLAN ID，VLAN ID的范围为4096，去掉一个默认的vlan 1和vlan4096作为保留vlan，实际可用的vlan ID个数为4094个。

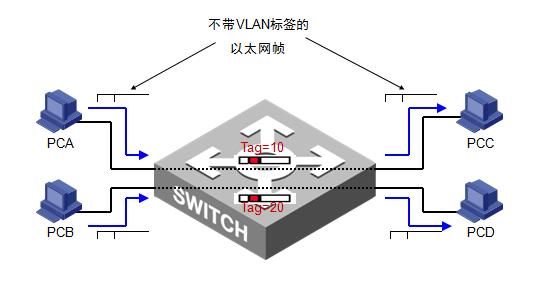

　　上面已经提过PC发送的数据不带VLAN标签，所以实在进入交换机的时候打上vlan标签，既然PC发出的数据不带VLAN标签，那么在出交换机的时候交换机需要对数据帧的VLAN标签进行剥离再转发给相对应的PC。

　　例如：PC发送一个保标准的以太网帧，源地址为PCA的地址，目的地址为PCC的地址，到达交换的时候端口的时候，交换机会打上VLAN10的标签，然后根据vlan表从PCC所在的端口转发，同时需要将VLAN 10的标签剥离，也就是说此数据帧到达PCC的时候依旧是标准的以太网帧，并不带VLAN标签，PCB和PCD同理。

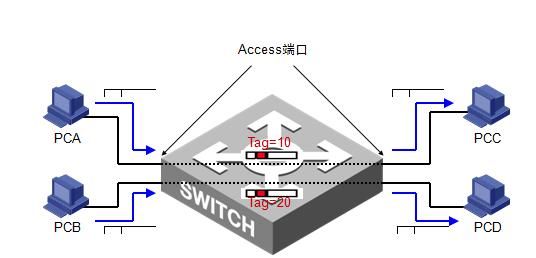

　　VLAN有三种链路类型，常用的是Access和trunk链路类型，下面也是介绍这种链路类型。第一种是Access链路类型，此链路类型的特点是指允许缺省的VLAN通过，同时仅发送和接收一个VLAN的数据帧。

　　所以access链路类型一般适用于连接用户设备，也就是交换机直接接PC使用access链路。

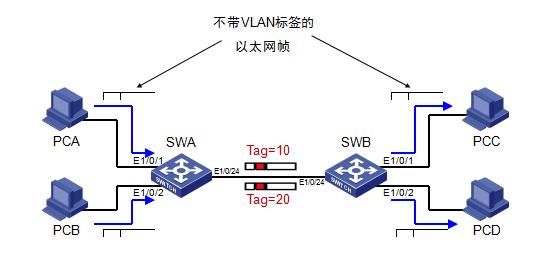

　　上面讲过，vlan标签是在进入交换机的时候打上的，出交换机剥离标签，那么在如上的拓扑中，PCA发送一个目的地址到PCC的数据帧，到达SWA，SWA打上VLAN10的标签，然后从E1/0/24剥离标签然后转发出去，到达SWB打上vlan10的标签，从E1/0/1转发到PCC，这是正常数据帧的转发，但是上面说过Access链路类型只支持一个数据帧通过，那么入股PCB同时再发一个VLAN20的数据帧的话就无法进行转发，为此，通过trunk链路类型实现。

　　Trunk链路类型的有点久是允许多个VLAN通过，可以接收和发送多个VLAN的数据帧。同时对于缺省的VLAN也就是PVID的以太网帧是不带标签的。
